Train Pavilion 平面图研究
这个周，我开始拼凑 Train Pavilion 项目的平面图。当需要将平面图变成渲染图的时候，我经常偏向于一个简单的表现形式。也许这是因为我在事务所工作了许多年的缘故，这里的施工图上都是引出，标注和注释，纷繁复杂，但是我却喜欢让平面图变的更偏向图解。这意味着平面图包括了简单剖切的墙线和最少的细节，例如家具，所以这样空间的逻辑关系会表现的十分清楚。
这些年里，我贴出了一些平面图的插图，它们都有着类似的风格。根据背景，墙一般是被填充了黑色或者白色。我也想让背景颜色的色调稍有变化，从周围的场地平面图中的区分开来。最后，我会增加一个轻微的阴影，使得建筑显得有一定的高度，可以帮助区分墙和玻璃。这是一些简单的改变，却能让平面图一目了然。
下面是我第三版的作品集里的平面图样式。

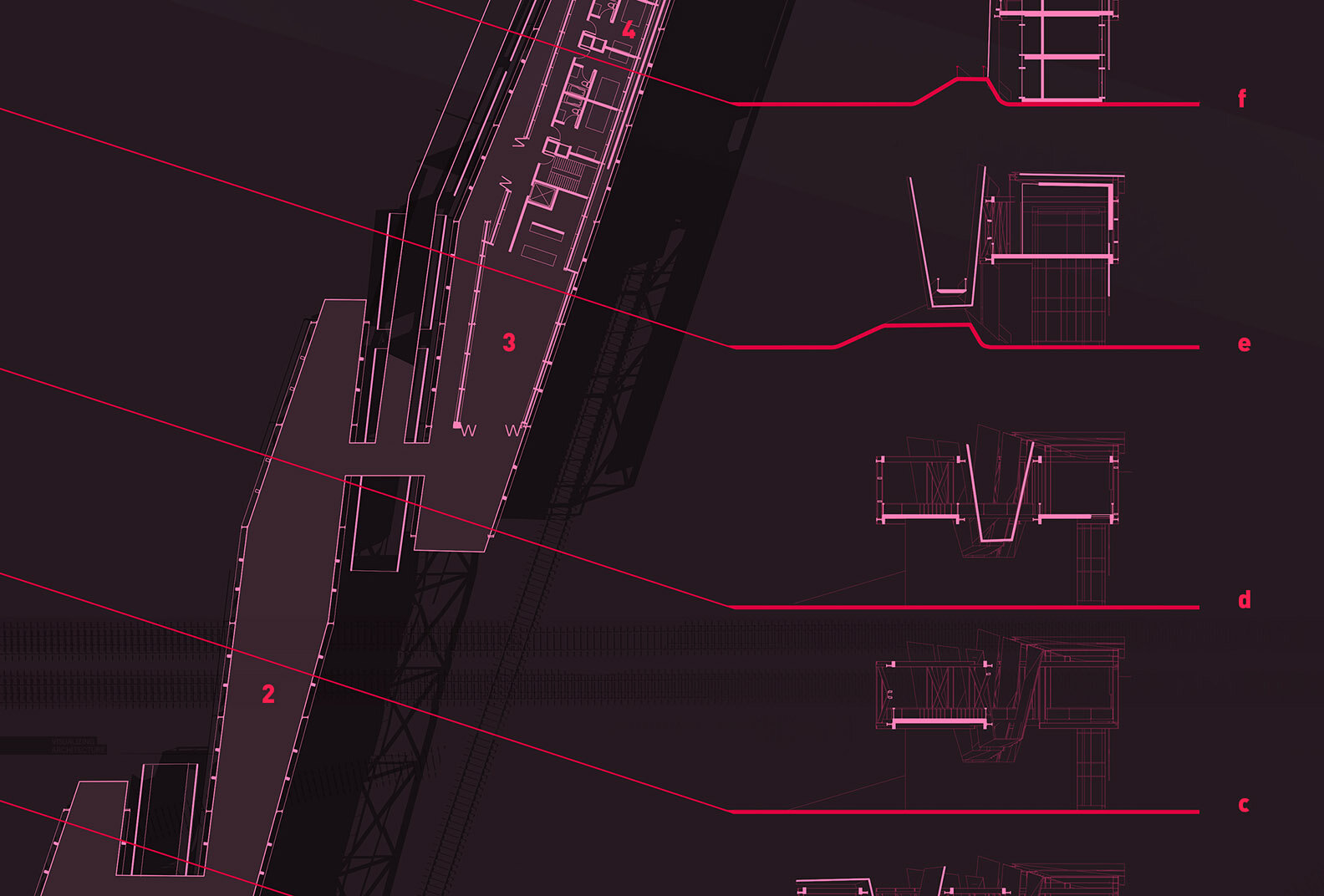

在制作作品集时，我也喜欢把剖面图和平面图结合起来。这是结合两种类型图纸的最合适的时候。如果你在排版前进行了一点思考，会发现剖面图和平面图可以很好的融合，增加了可读性。例如在 Train Pavilion 项目里，我顺着平面图进行横向剖切，沿着它的对应位置和标高进行剖切，使平面图和剖面图相互呼应，更容易对比。然后我把剖切线进行拉伸弯折，延伸到其他的平面，然后继续表现出剖面图，然后删除多余的页面。
平面图和剖面图首先是从我在 SketchUp 模型里到处剖切线的时候生成的，然后在 AutoCAD 里打开，在 AutoCAD 里清理了乱线，并最终确定了平面图布局。然后我导出为 PDF 文件，并用 Photoshop 增添了色彩和阴影。我也从SketchUp 里导出阴影，并在 Photoshop 中叠加（Overlay）了。
对于所有的作品集页面，目标是让客户深入到项目当中去。一些细微的变化，例如连接剖面图和平面图，可以让图纸变的更漂亮，有趣而且易于理解。用图形和线条的方式合并不同的部分，例如剖切线横跨页面，可以让视线跟着线条移动，并且可以让我更加容易的控制作品集的走向。
