平面轴测渲染图：第一部分
我一直在尝试用一些老学校总平面轴测渲染图。这是我在学校学到的三种立体手绘草稿图中的一个。这种类型的渲染图最好的地方是，它们可以作为 3 轴成比例的图纸。这是可能的，因为平面（X 和 Y 轴）没有被扭曲，但是平行于投影平面。Z 轴也画的是真实的长度，这意味着它可以被测量。SketchUp 不能直接在程序中产生了这一视图。不过，通过一些小窍门，一个小的几何知识，和 Photoshop，就可以重新绘图。
在这种角度的下，叠加纹理和颜色可以产生一些真正独特的效果，可以让你独一无二。
第一部分会描述怎样产生真实的轴测视角。下一篇博客将会告诉你怎样添加颜色和材质。
1）首先，画一个正方形平面，然后挤出一点厚度，来创建一个长方体。然后选中长方体的全部平面，并将他们成组，这样它可以作为一个整体，方便旋转。
2）接下来，把长方体沿着 Z 轴旋转 45 度。长方体的平面将会用作设置视图角度。从本质上讲，你要把这个长方体和你的模型成 45 度，这一步将在后面有重要的意义。
3）把长方体只沿着 X 轴旋转，这样正面就冲着 45 度，如下图所示。
4）我需要把透视图（Perspective）改为平行投影（Parallel projection）。要完成这个，到“相机>平行投影”（"Camera>Parallel Projection"）。
5）相机改为平行投影之后，现在我要把视线与长方体的平面对齐，非常简单，双击已经成组的长方体，选择正面，然后右键选择“对齐视线”（Align view）。
6）进入“视图（View）-动画（Animation）-添加场景（Add Scene）”，完成保存这个视角。
7）现在我需要导出模型为 2D 图片，然后在 Photoshop 中进行处理。选择“文件>导出>2D 图形”（File>Export>2D Graphic）。我一般保存为 JPEG 格式的图片，宽度为 4500 像素。
8）在 Photoshop 中打开刚才保存的 JPEG 格式的图片。右键背景图层，然后选择“复制”这个图层。
9）我将要拉伸这张图片，所以我需要增加画布的大小，可以允许更大的图片，并且避免内容超出页面。进入“图像>画布大小”（Image>Canvas Size）。在出现的对话框中，增加高度为原来的一倍。我把 25 变为 50，然而，你的图片可能会不一样。而且没有必要增加宽度。

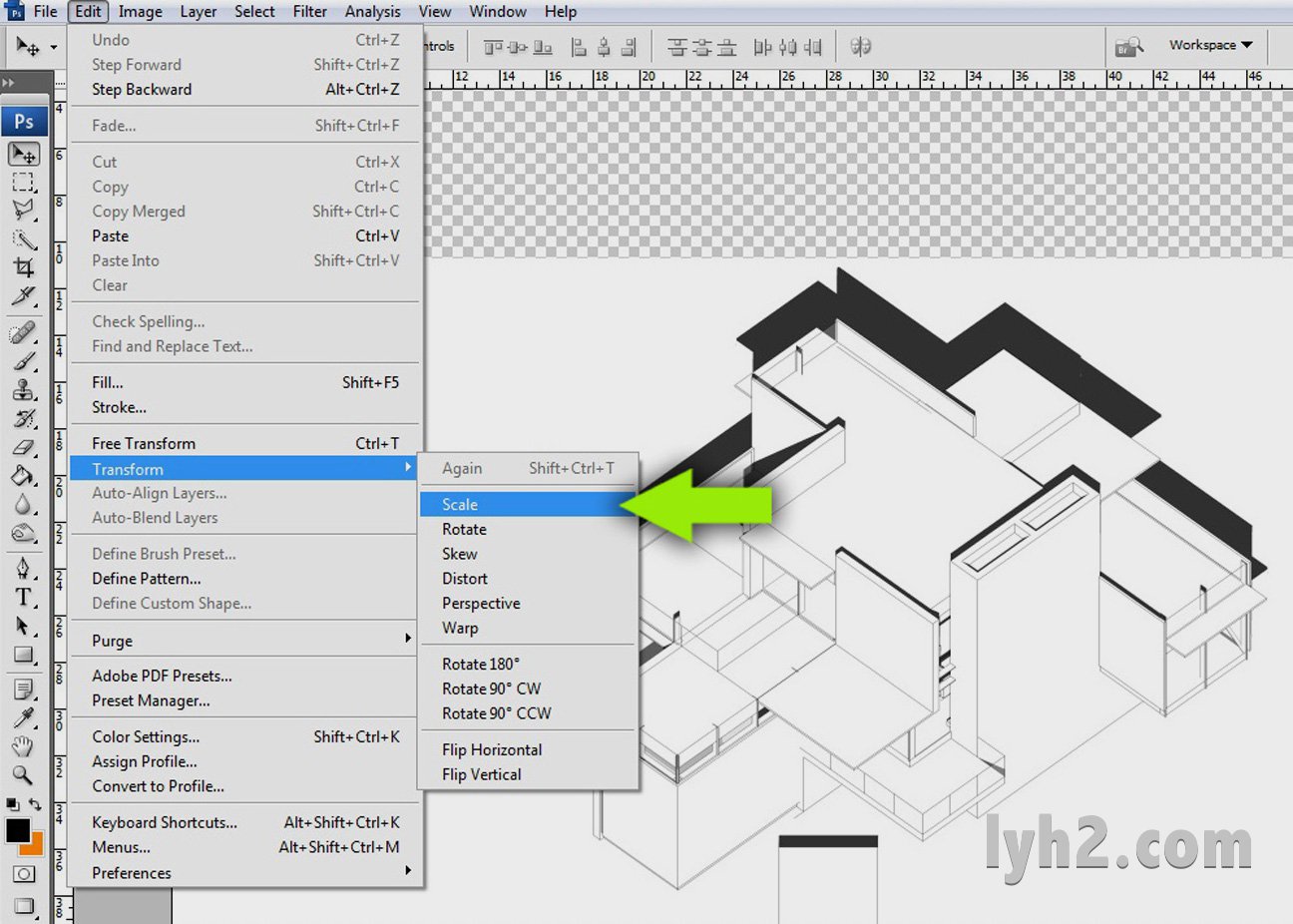

10）在图层面板，选择复制过的图层，然后在顶部进入“编辑>变形>缩放”（Edit>Transform>Scale）。
11）在顶部“H”的旁边，把数字 100%，更改为 141.42135%。现在图片应该几乎是完美的平面轴测图，你问为什么是 141.42135？如果你观察一个等腰直角三角形，边的比例为 1:1:√2。2 的平方根等于 1.41421356。把它变为百分比，你会得到 141.42135%。
下面，最终的平面轴测图。
有一件事需要指出的是，上图没有任何精确的比例。然而，这个可以通过导出一个有比例的图片来实现，例如从 AutoCAD 或者 Revit 中导出平面图，然后在 Photoshop 里通过调整比例使两张图片完全重合。图片的后处理部分，包括添加颜色和材质，稍后再贴出。
版权声明：未经授权，不得转发。
翻译的有些生涩，忘见谅并指出改正。
