X 光透视渲染：SketchUp 出效果图

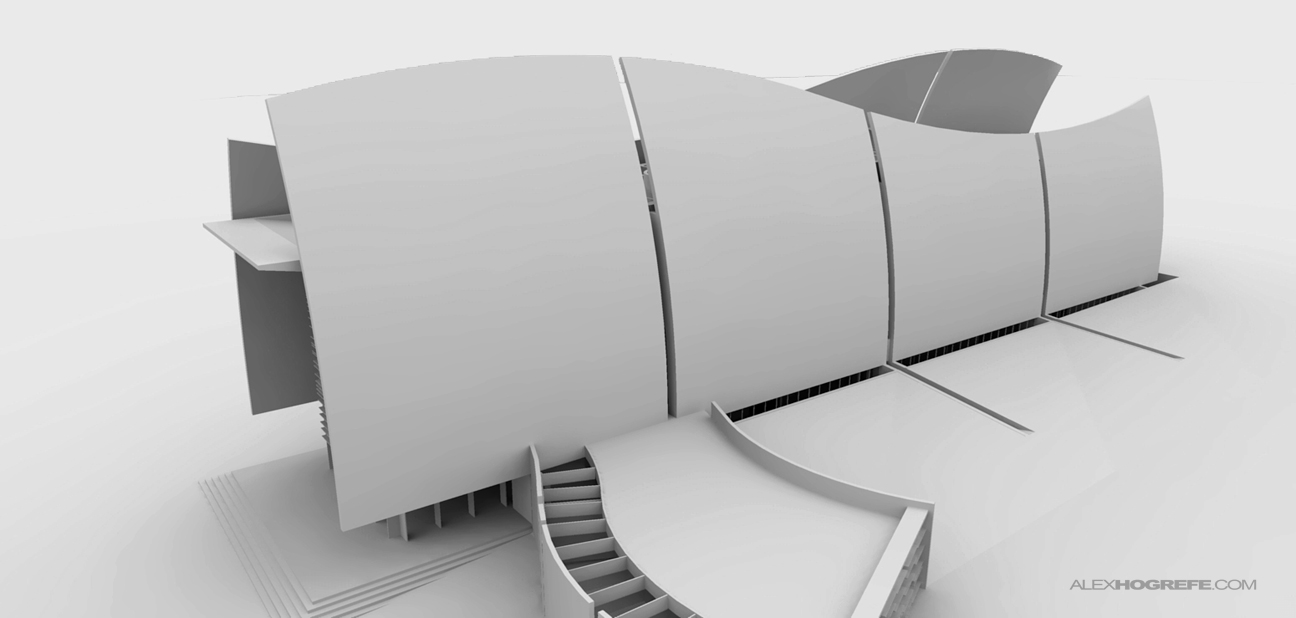

我花费了大量的时间来设计和发展上图的模型，我并没有留下太多的时间来描述我是如何做到的。然而，这就是我几个小时得到的。我已经用这个模型做了一些渲染图，来尝试用不同的方式来描绘建筑的结构和空间的关系。我第一次的尝试是用剖面图和分解建筑构件来实现。我还没有尝试过的是渲染 X 光的场景。这是我第一次用这个样式来“测试”渲染图，而且我看到了这个想法拥有的很大潜力，来创造很多内容翔实，图文并茂的渲染图。

工作流程是相当直接的。我渲染了三次这个模型，每一次都移走了模型的部分构建，暴露出部分内部空间。然后我把它们在 Photoshop 里打开，并且使用叠加模式。使用图层蒙板，我调整透明度来使当前的空间比其它的空间更加明显。

下面，使用三个渲染图组成最终的渲染图。

由于我没有太多的时间来整合它们，把设计的东西剥离的方法是十分优雅的。仍然有大量的信息没有被展现，例如楼梯和地板的结构。无论哪种方式，我喜欢像这样复杂的渲染图可以在短时间内完成。我对我用我的其它模型能得到什么样的结果很有兴趣。

版权声明：未经授权，不得转发。

翻译的有些生涩，忘见谅并指出改正。
