May 3 SketchUp 用 Photoshop 出效果图：快速渲染无需渲染引擎

正如标题所提到的，这个建筑渲染教程不需要使用渲染引擎，我在过去已经做了其他一些的不涉及渲染程序的教程，但是本教程做的事情有点不同，可以在更短的时间内完成，你可能会发现和我的“环境光遮蔽教程”中有一些相似之处，我之后通过“环境光遮蔽教程”意识到，我可以利用的 SketchUp 导出选项，并使用线的调整的模型产生的阴影。正因为如此，该过程是非常精简，可以在几分钟内完成。

过程如下，

1. 在 SketchUp 里保存一个你想要作为渲染图的场景，如果需要的话，你可以得到相同的场景。

2. 将正面样式设置为“消隐线框显示（HIDDEN LINE）”，在视图（View）>边线样式（Edge Style）里，选择“显示边线（DISPLAY EDGES）”，确认阴影是关闭的。

3. 打开文件>导出>2D 图像（FILE>EXPORT>2D GRAPHIC），保存成为一张 JPEG 格式的图片。

4. 保持正面样式为“消隐线框显示（HIDDEN LINE）“，打开阴影，然后再保存一张 JPEG 格式的图片。

5. 现在，将正面样式从“消隐线框显示（HIDDEN LINE）“改成“阴影纹理（Shaded with Texture）“，然后再导出一张 JPEG 格式的图片。

6. 把已经导出的三张图片，在他们在一个 Photoshop 文件里打开，首先在 Photoshop 里打开第一张图片（SketchUp 导出的只显示边线，没有阴影的），右键点击背景图层（点击图层名称旁边的空间），并选择“复制图层”。

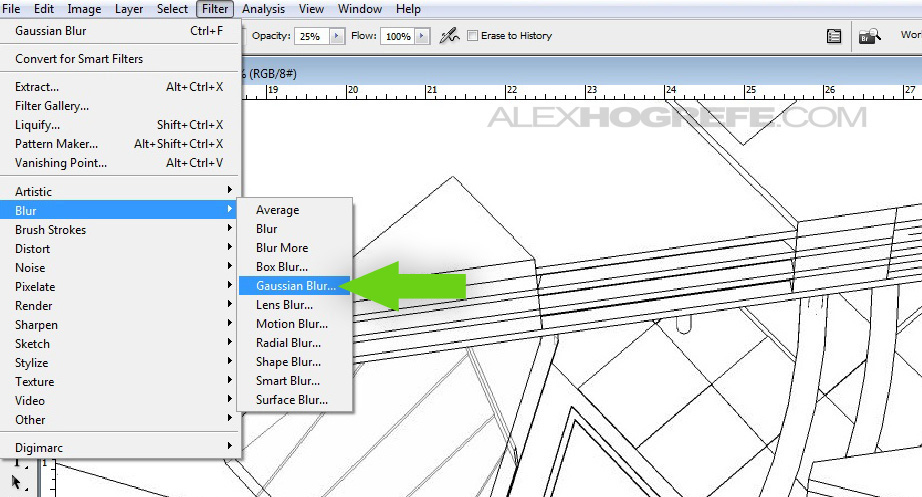

7. 在顶部，选择“滤镜>模糊>高斯模糊”（"FILTER>BLUR>GAUSSIAN BLUR"）。

8. 点击后，对话框会出现，选择的半径约 6.5，这个数字可能取决于你的图像分辨率的不同而不同。

9. 随着线条模糊，我们需要变暗它们，我更喜欢用色阶（Levels），虽然你也可以通过调整对比度，对于色阶（Levels），打开图像>调整>色阶（image>adjustment>levels），移动左边的黑色三角滑块向右移动直到线的暗的部分接近黑色。

下图的图片是这个阶段应该看起来的样子。

10. 下一步，复制你刚才创建的图层并将它移至顶部，这个复制的图层将再次使用高斯模糊，然而，这次使用更大的半径，例如 35。

11. 我想让原始的线的图层能透过这两个刚刚创建的模糊的图层，要做到这一点，选择这两个模糊的图层，设置图层混合模式为“正片叠底（Multiply）”

12. 接下来是排序的“秘方”教程，打开的 SketchUp 导出的图像，“消隐线框显示（HIDDEN LINE）“，打开阴影的图片，把这个新的图层拖到顶部，把这个图层混合模式改变为强光（Hard Light）模式。

13. 为了给图片加上一些色彩，打开 SketchUp 导出的正面样式为“阴影纹理（Shaded with Texture）“的图片，把这个图层拖到最下面，仅仅在“背景”图层的上面。

14. 我喜欢把我的渲染图添加一些颜色叠加，给它们一些愉悦的心情，创建一个新的图层并将它移到顶端，选择画笔工具，将硬度设置为 0，以及较低的不透明度，设置为 25％～30%，开始画在你想让颜色更多的地方。

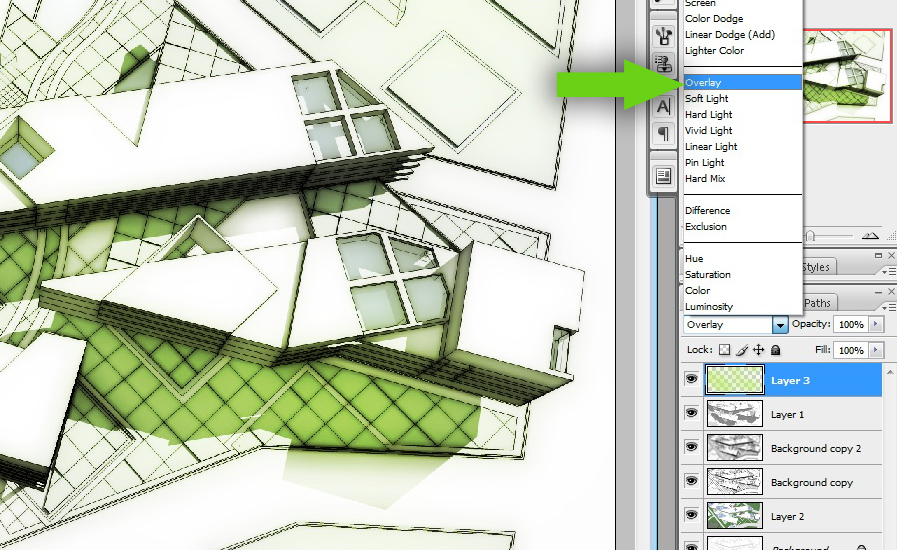

15. 设置图层的混合模式改为叠加模式（OVERLAY）。

16. 最后一件事，我想让阴影可以变得更暗一点，为了做到这个，选择 12 步里“消隐线框显示（HIDDEN LINE）“，打开阴影的图片并被设置为强光（Hard Light）模式的图层，复制它，现在，选择新复制的图层，然后把它的混合模式从强光（Hard Light）改为正片叠底（Multiply），如果阴影感太强，你可以调整图层的不透明度来削弱它。
