建筑线框图

线框图最简单和清晰的体现了建筑本身。我的一个朋友向我展示了一些老学校的图画，例如由 Bernard Tschum 和 Lebbeus Woods 画的。令人惊讶的是，像上图的这些快速完成的图像完全代替了难看的 SketchUp 图片和渲染。我经常被简单的线框图所吸引，因为它们专注于形式和比例，而不是颜色和材质。我认为这就是为什么我经常用 SKETCHUP 到 KERKYTHEA ：素模渲染 来在设计的初期展示我的设计过程。像 SketchUp 这样的程序提供了很多的可以创造线框图的机会，并且它们在 Photoshop 中结合的很完美。正如你看到了我的很多教程，这个想法是导出很多单个图像，拥有不一样的边线和面的样式。在 Photoshop 里，这些不同的图片被修改和调整，来获得更加精细的样子。

对于这张渲染图，我从 SketchUp 里导出了5张不同的图片，选择“文件>导出>2D 图像（File>Export>2D Graphic）”。在导出对话框中，选择文件格式为“JPEG”图像。当选中 JPEG，你应该会看见“选项（Option）”按钮在右下角，选中它。在选项对话框中，取消选择“使用视图大小（Use view size）”，并且设置宽度大约在 4500 px。接着选择“反锯齿（Anti-alias）”，设置 JPEG 的质量为“更好的质量（better quality）”

接下来，我在 Photoshop 里打开它们，我附上了一张图片，展示了图层顺序，以及一些注意事项，如每个图像的“图层混合模式”。

图层注意事项：

材质1：图层混合模式：叠加

材质2：图层混合模式：叠加

SU“辅助线”导出图：图片反色，图层混合模式：变亮

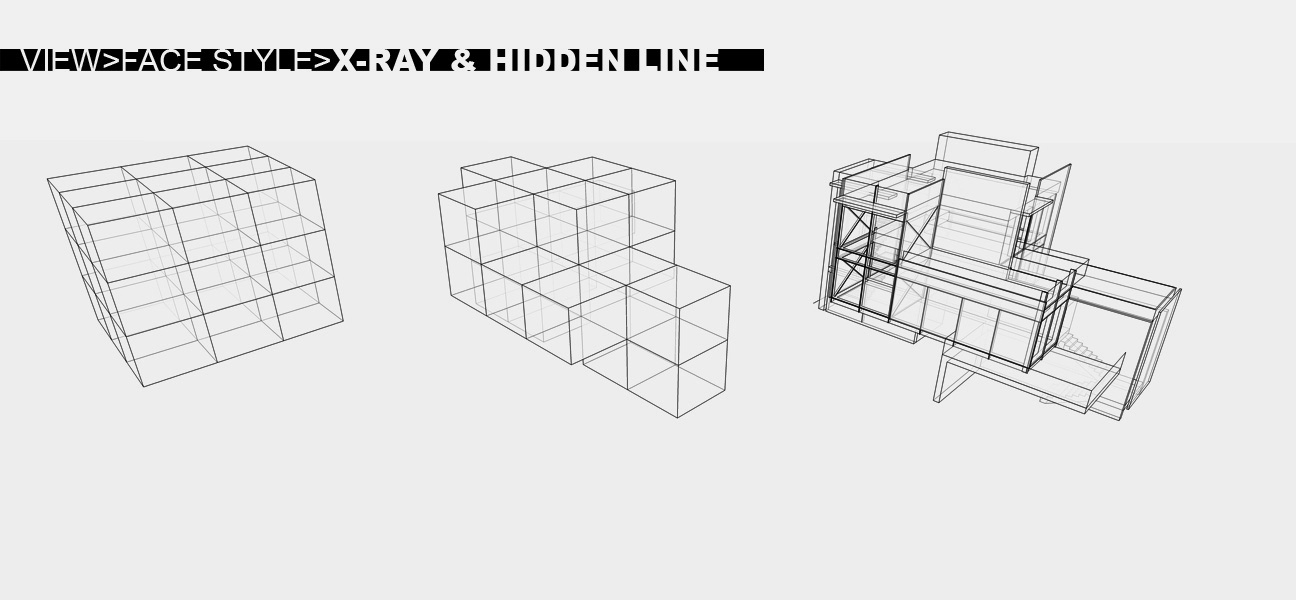

SU “X射线”导出图：图片反色，图层混合模式：变亮

SU“轮廓线”导出图：图片反色，图层混合模式：变亮

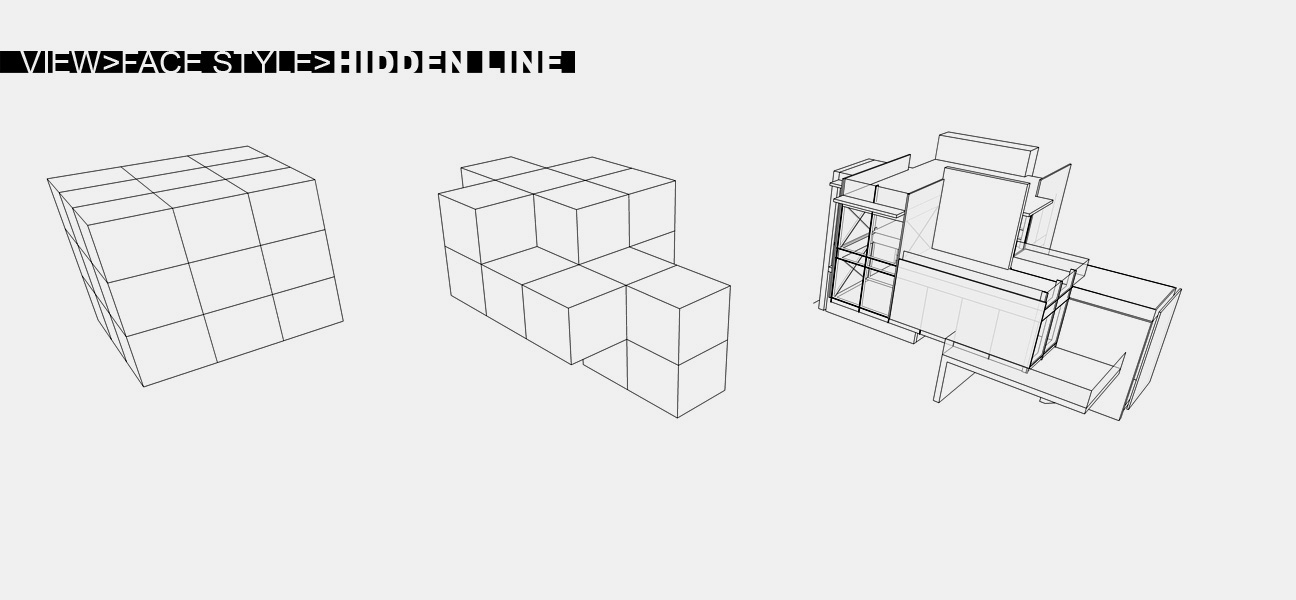

SU“隐藏线”导出图：图片反色，图层混合模式：变亮

SU“阴影”导出图：图层混合模式：正片叠底

灰色背景：灰色背景，控制整个画面的颜色深度

有一些需要注意的是，我反色了一些 SketchUp 里导出的线条图纸，使得白色的线条在暗色背景里更加的明显。这意味着还必须创建和填充如上图所示深灰色一个新的图层。

这个图片上也有许多微妙的东西，如一个粗糙阴影的图层。我选择一个粗糙的画笔（rough paint brush），并设置画笔非常低的不透明度。然后，我只是画了阴影的边缘，让阴影有一个褪色的样子。

最后，我加了一些纹理，并设置这些纹理图层混合模式为“叠加”（"Overlay"）。

版权声明：未经授权，不得转发。

翻译的有些生涩，忘见谅并指出改正。
