大地分析图：人流分析

我收到很多 E-mail 的询问，问我能不能讲一讲我是如何创建上一篇博文那样的人流分析图。有很多方法可以产生线条。在过去，我也许会在 CAD 里使用多段线工具（Spline Tool）。 这些线条在 Illustrator 里画也很容易。然而，不是很多人在 Photoshop 里知道或者使用钢笔工具（Pen Tool）。它跟 Illustrator 类似但是有一些不同。在这种情况下，我会使用钢笔工具（Pen Tool）来创建一个路径，我然后让笔刷工具（Brush Tool）路径跟随它。

1. 设置笔刷

我首先需要设置笔刷，因为我需要使用它给创建好的路径描边。这一步的设置将会决定线条的宽度、颜色、硬度和不透明度。我选择一个硬笔刷（Hard Brush），6 像素大小，100% 的不透明度，黑颜色。你也许需要画一些线条来测试并决定适合你的尺寸。

2. 设置钢笔工具并开始创建路径

在选择钢笔工具以前， 你需要先创建一个新图层。路径将不会在图层面板里显示但是描边的笔触会画在这个图层上。现在，选择钢笔工具并确保钢笔设置顶端工具栏中的“路径”（"Path"）选项被选中。

钢笔工具激活以后，就开始画路径。为了创建弧形路径，在选择路径点的时候点击并拖拽它。这将创建手柄，可以被用来控制那个点的弧线的尺寸和形状。

3. 路径描边

一旦你获得了想要的路径，在路径附近右键并选择“路径描边”（"Stroke Path"）。如果此选项是灰色的，仔细检查你在上一步中创建的图层是否被选中。

接着就会弹出一个对话框，询问你想使用什么工具描边。我们想用“笔刷”工具，这是我们在第一步的时候设置好的。然后选择“确定”（"OK"）。

要完成路径，敲击回车就行了。重复上述步骤来创建每个路径。

4. 生成许多不同不透明度的路径

我想要创建一个路径的层级来体现交通的流量密度。这要通过线条的密度和不同的不透明度两个方面来体现。对于这张图片，我创建了三个不同的路径图层。第一个图层被设置为 100% 的不透明度，第二个为 50%，第三个为 15%。

5. 增加线条发光

我想要线条在分析图里有更好的存在感，所以增加一个轻微的发光是一个好选择。这个只需要简单的通过笔刷工具来实现。我使用了一个软笔刷，90 像素大小并设置不透明度为 12%。在线条密集或者相交的地方，我叠加了一些黑色。

我也复制暗色路径的图层并使用了一个高斯模糊（Gaussian Blur）。

我移除了背景，所以这个步骤可以让图面看的更清楚。

6. 增加颜色

为了进一步凸显路径，我将要增加颜色。为了更简单，首先要合并所有的路径图层。也许你首先最好能够复制这些图层并隐藏它们，以防不测，日后如果你需要，这些原始图层可以给你救急。要合并，选择所有的图层路径，右键其中的一个图层，然后选择“合并图层”（"Merge Layers"）。

一旦图层合并了，右键这个合并的新图层并选择“复制图层”（"Duplicate Layer"）。

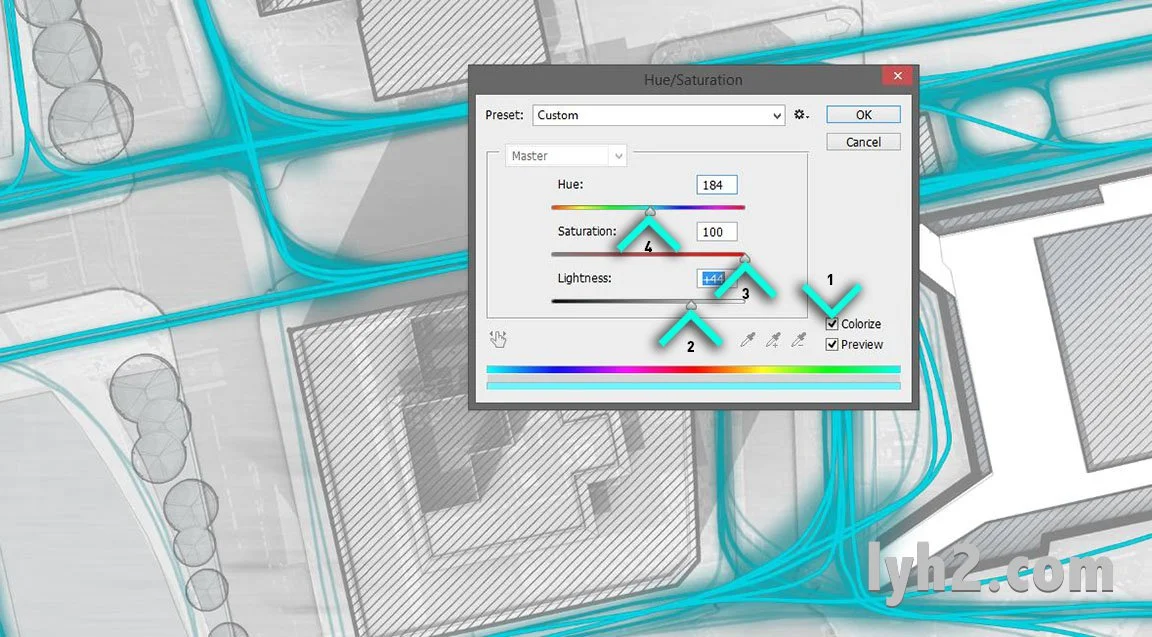

选择这个复制图层，在顶部选择“图像>调整>色相/饱和度”（"Image>Adjustments>Hue Saturation"）。在对话框里，首先选中“着色”（"Colorize"）。然后移动“亮度”（"Lightness"）滑块到右边让线条变亮。再移动“饱和度”（"Saturation"）滑块到右边来增加颜色。最后，调整“色相”（"Hue"）滑块到你喜欢的色调。

7. 设置图层叠加（Overlay）

最后，把有颜色的图层设置混合模式（Blend Mode）为“叠加”（"Overlay"）。这将帮助把颜色融合到图片中，并让暗色的线条在下面显现。

最终的结果是创建了一系列的圆滑曲线，而不需要借助额外的软件，例如 Illustrator 或者 CAD。
