Mar 15 大地分析图

我试验了一些场地图解，它们是关于波士顿长码头现有状况分析。通常来说，图解会使用单色和非渐变色来以一种简单的方式呈现，但是我个人对在分析图中引入纹理和深度很感兴趣。不要误解我，我是“BIG”风格分析图的脑残粉，这种风格的分析图会尽可能得抽离图像，仅剩下必需的东西来解释概念。但是，我想试试另一种极端，看看通过使用大量的纹理和阴影能创造出什么样的分析图。

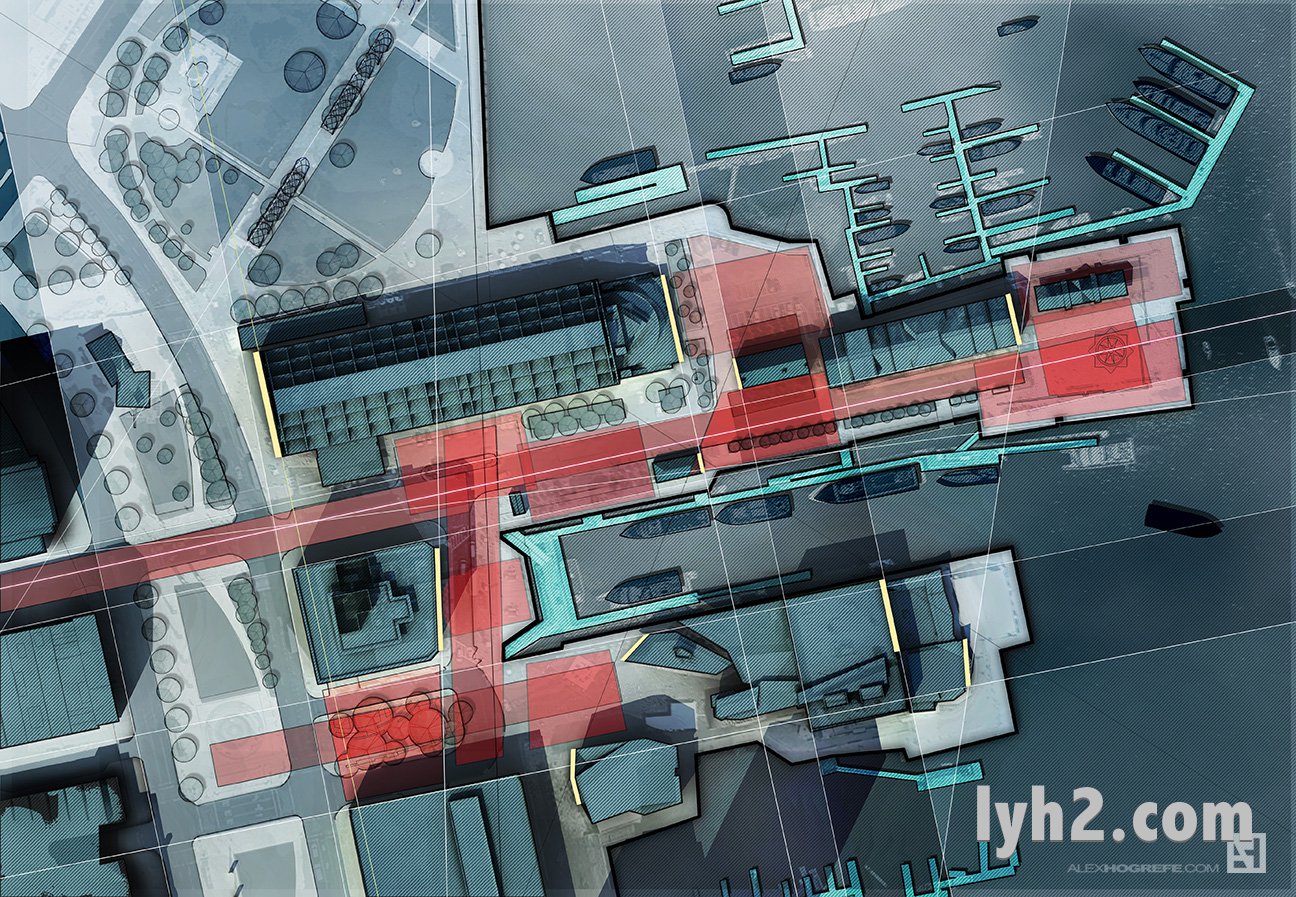

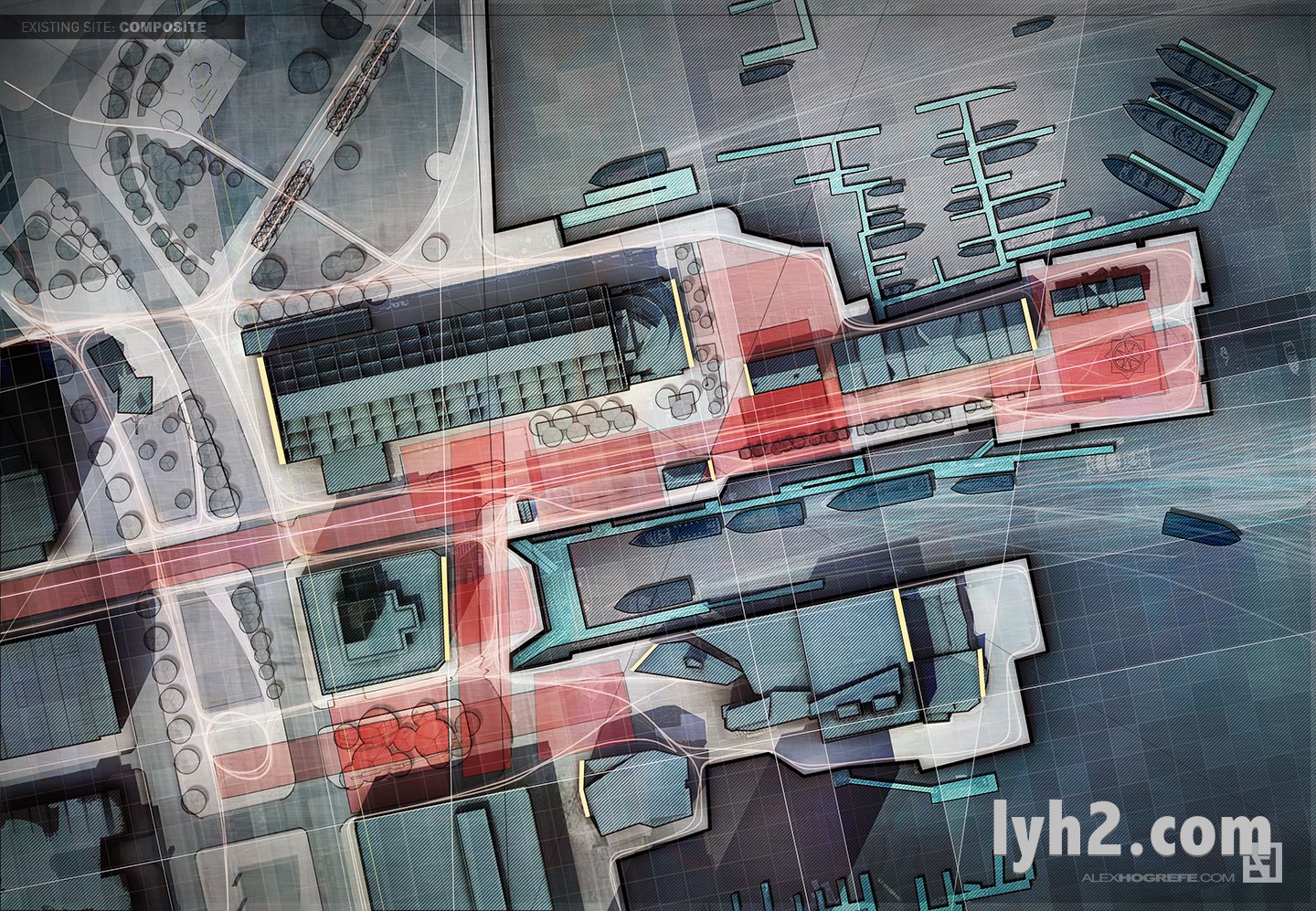

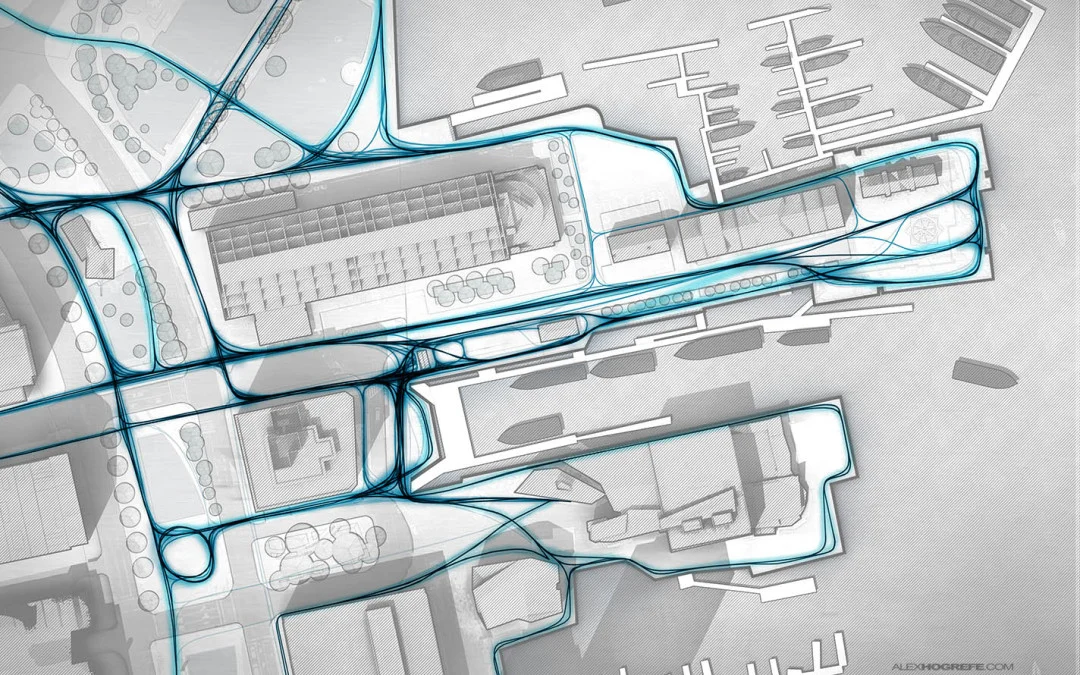

上面是一张把几张不同分析图层叠合到一起的一张复合图。下面是每一张单图。我的目标是让每一张图看起来都有一点不一样，但是具有一种整体感，就像他们来自同一个家庭。这些图都是用同一个 Photoshop 文件制作出来的，但是每张图叠加了不同的颜色和不同层级的饱和度。

图片分步讲解

以上的图解都建立在同一张底图上，这张底图由两张图片构成：一张白模渲染，一张航拍图。我喜欢叠加航拍图来添加更多的信息，细节和纹理。但是，我降低了一点航拍图的不透明度，来让它不过于突出。在这个例子中，我给航拍图去了色，并且在之后给它上了颜色。

上图是使用 Kerkythea 制作的白模渲染。教程参见这里。

上图是把白模渲染图和航拍图叠合到了一起。然后我把叠合在上面的图像的不透明度降低到 35% 左右。

底图制做好后，我开始在图片上面添加颜色来强调分析图的某些区域，比如说建筑，道路和水体。每一种叠加的颜色都有它自己的图层（比如说道路在一个图层，建筑在另一个图层，等等），所以我可以分别控制每一种颜色和不透明度。

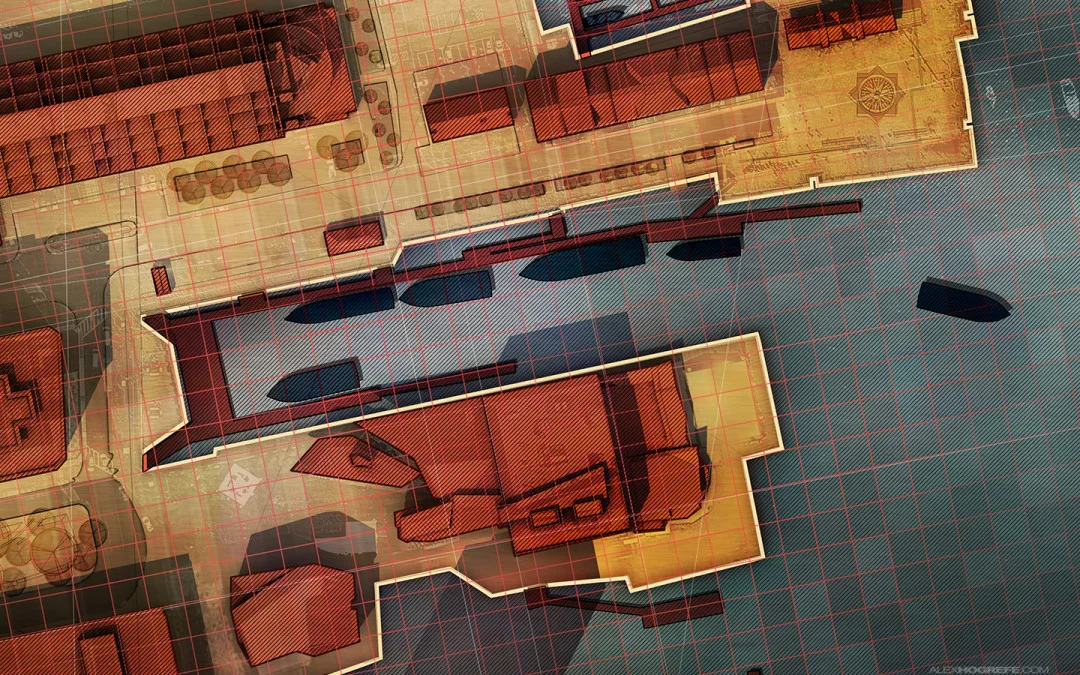

码头和建筑的边缘需要被更明确得定义，因此我对颜色图层使用了“描边”（"Stroke"）效果。这里体现出了使用不同图层来工作的好处。比如说，我选择了包含有叠加在所有建筑物上的蓝色的图层。依次选择“图层>图层样式>描边”（"Layer>Layer Style>Stroke"），然后把描边大小设置为 4 像素。这个命令会在图层周围添加一个黑色的轮廓，因此每个建筑周围出现黑色的轮廓。我同样对水体，码头和船的边缘使用了描边命令来界定它们。你可能会注意到我在水体和建筑物上添加了一个对角线的填充图案。这是我在网上找到的一张纹理，我把它作为一个叠加的图层来使用。
