3D 功能分析图

我一直在整理一些程序图的工作，它提醒了我在一年半前读研究生做的东西。试验不同的排列和邻接程序组合在 SketchUp 里，SketchUp 是一个在初步设计过程的有效工具。每一个体块定义了一个功能元素，包含了正确的平方英尺（或平方米），也考虑到需要的高度和垂直关系。更妙的是，从 SketchUp 处理这些信息，变成一个像样的分析图的过程是简单快速的。我没有创建一个很成熟的教程，但下面的图片说明了从 SketchUp 到最终分析图的重要过程。

为了获得立体的文字，我使用了 SketchUp 的“3D Text（3D文字）”工具，然后拉伸单词到正确的面积和高度。

正如我的很多教程，我在 SketchUp 里开始通过渲染 SU 模型为 Clay Model。教程在这里。

我接下来想要把这个体块分为 3 类：公共区域，半公共区域和私人空间。要做到这一点，我创建3个新图层并在不同的分区涂上不同的颜色。

我接下来设置这些 3 层的图层混合模式为“叠加（Overlay）”。也用柔软的画笔和非常低的不透明度，我在整个画面上画了一些色彩，为了摆脱低饱和度灰色背景的样子。

要定义每个使用的元素，我添加了文本，并且歪曲它的角度。按 Ctrl + T 将弹出变形选项。然后，当按住变形框角落的时候，按住“Ctrl”键可以让你变形文字来获得正确的透视。最后，降低文本的不透明度或设置图层混合模式为“叠加（Overlay）”。

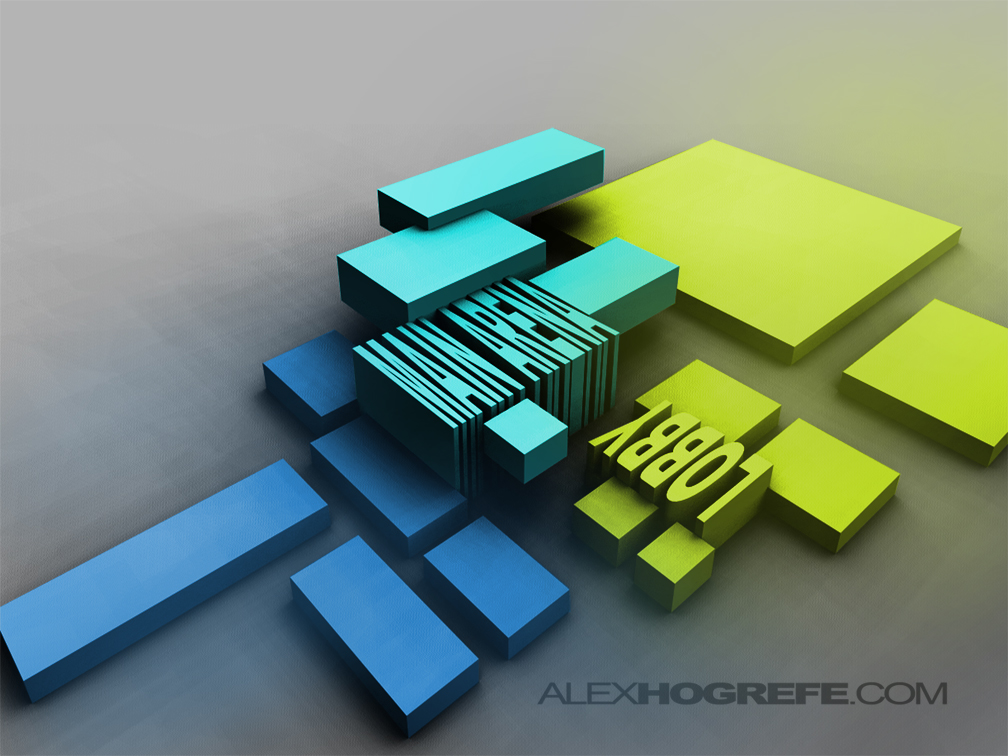

最终的结果是一个干净的分析图，结合了大量的信息到一个清晰、简明的图形。

版权声明：未经授权，不得转发。

翻译的有些生涩，忘见谅并指出改正。
