通过 ZORRO 2 来完成剖面图

前段时间，我创建了一个教程展示了如何渲染一个剖面图，只使用 SketchUp 的图像和 Photoshop，点击这里来查看。那个教程是为了在没有时间的情况下快速完成的方法。然而，这里有第二种我用来渲染剖面图的方法，这个方法有一点复杂但是会得到一个更好的效果。这个方法是利用了一个不错的 SketchUp 插件，叫作 ZORRO 2，是 Dale Martens 的插件。这个插件可以在 SketchUp 里剖切任何平面，并且在剖切模型的同时删除掉任何在剖切面以外的东西。这意味着模型可以被任何像 Kerkythea 的 3D 工具渲染。我的 SketchUp 模型通常由图层或者群组组成，这样使得很难来手动剖切建筑。Zorro 插件会自动处理，并保存所有的群组。这极大的节省了时间，这是每个人使用 SketchUp 的人都应该拥有的插件。

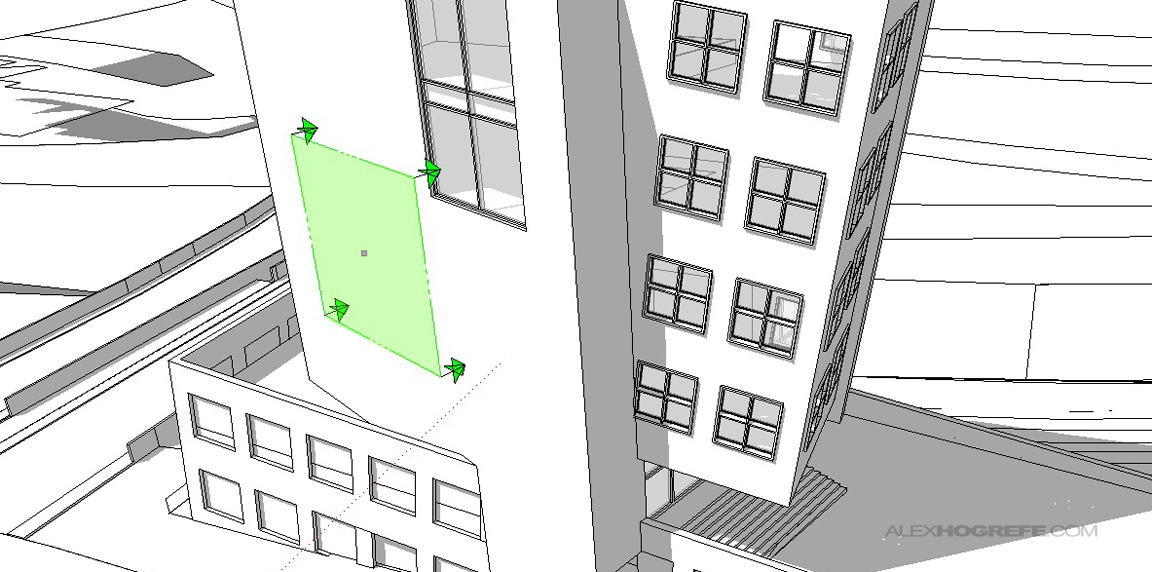

这个插件很容易使用。首先，下载并安装该插件。然后，使用 SketchUp 中的“剖切面”工具，然后剖切模型。

接着，在剖切面右键并选择“切片模型的部分（Slice model at section）”。

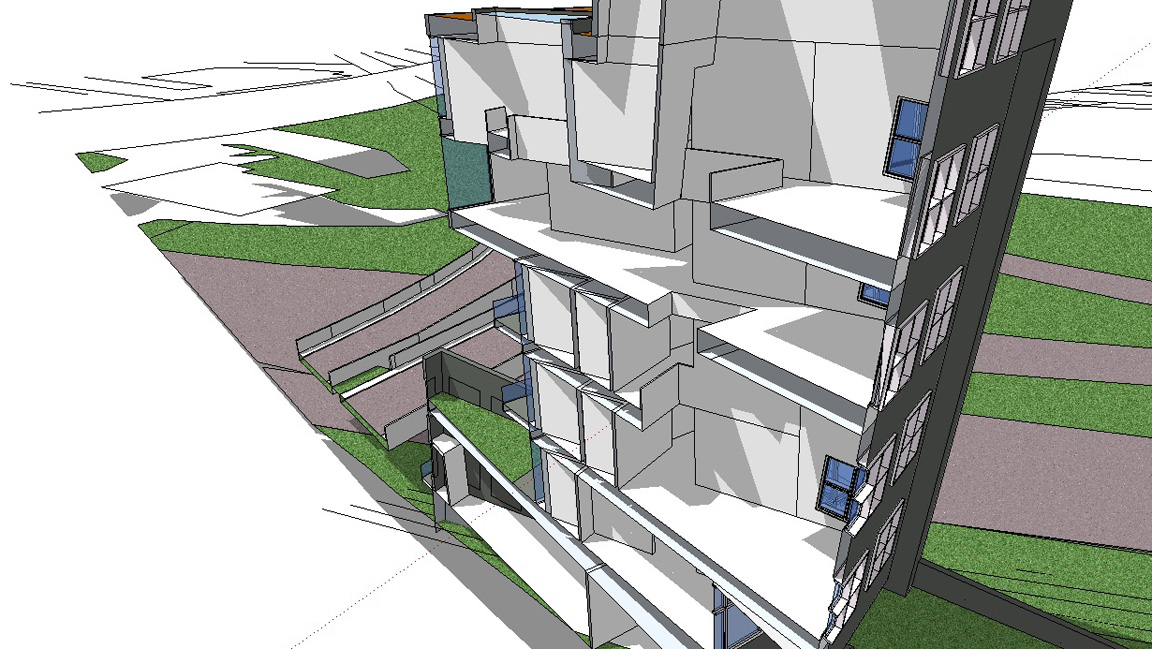

几秒钟后，剩下的就是精确的在剖面后，删除其他没有被切到的模型。显然，在你使用这个插件前复制一个来备份，来避免剩下删除一半的模型。

一旦完成，该模型可以在任何渲染程序进行渲染。我使用了 Kerkythea，只是做了一个快速的 SKETCHUP 到 KERKYTHEA ：素模渲染。

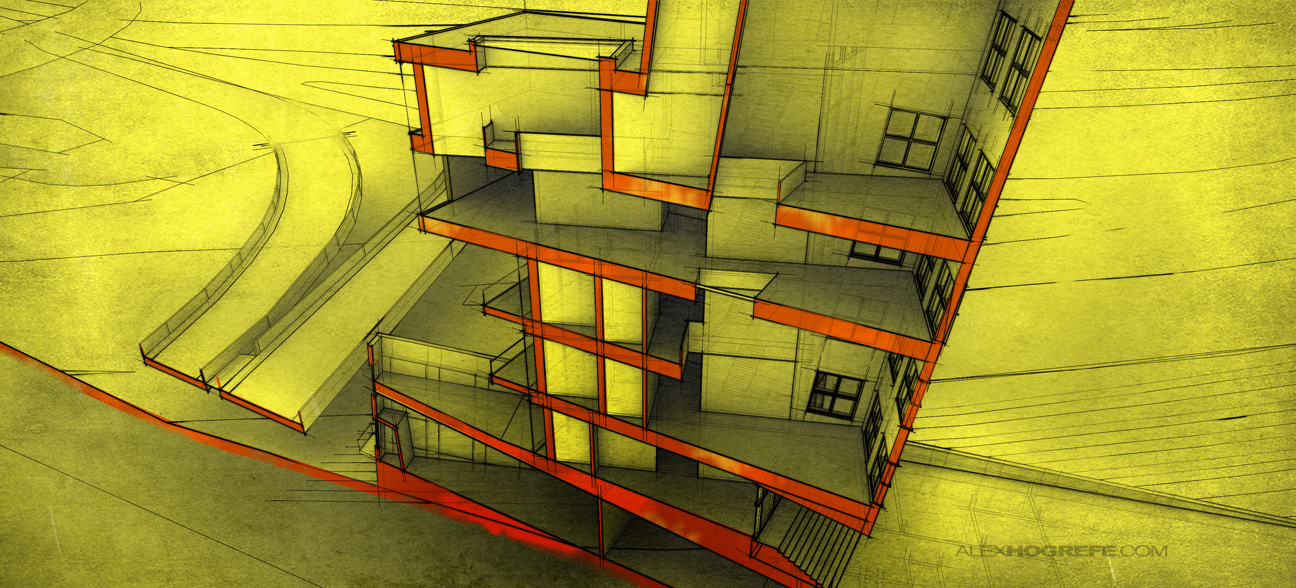

最后，我做了一些后期处理，叠加了线条，并给予一定的图像色彩和纹理。完成了。
