SketchUp LayOut 3 心得小教程
写在前面
也许和很多人一样，一开始我装了 SketchUp Pro 软件，作为附带的软件，LayOut 也同时默认的安装了。那时候，打开了一次 LayOut 的界面，玩了几下就关掉了。网上一查，说它只是一个 SketchUp 的布局工具云云，心想也没多大用处，于是，就删了。
但是，就在几个月前，因为一次偶然的机会，我重新打开了它，认识了它，了解了它，最后喜欢上了它。LayOut 使用简单，但是它本身绝非那么简单。甚至可以说它很强大。网络上关于 LayOut 的介绍也不多而且是几年前的，又鉴于 LayOut 到现在已经是 3 版本了，有更多的改进和新功能。所以我想有必要写个东西来为大家做个简单的介绍。
开始之前，我要向大家坦白，由于本人能力有限，使用 LayOut 的时间也不是很多（后悔这么晚才认识到 LayOut），接下来的属于本人的经验之谈，之所以冠之以“教程”云云，只是希望能够尽量规范易懂的方式把一些经验分享给各位。
一、LayOut 是什么、能做什么
官方定义：LayOut 是 SketchUp Pro 的一项功能。它包含一系列工具，帮助用户创建包含 SketchUp 模型的设计演示。
LayOut 帮助设计者准备文档集，传达其设计理念。使用简单的布局工具，设计者即可放置、排列、命名和标注 SketchUp 模型、草图、照片和其他组成演示和文档图片的绘图元素。通过 LayOut，设计者可创建演示看板、小型手册和幻灯片。
LayOut 不是照片级真实渲染工具，也不是 2D CAD 应用程序。
youxi 自定义：LayOut 不仅仅是 SketchUp Pro 专用的一项布局功能，更是优秀的排版软件、分析图制作软件。
LayOut 可以方便的排版关于 SketchUp 模型的一些图纸（特有），比起 Indesign 等专业排版软件，用 LayOut 来做课程作业、方案文本的排版等也毫不逊色，更有拿它来做一些分析图更加灵活快捷。
二、LayOut 3 主要功能介绍及如何使用
1、关于启动
打开 LayOut 3 图标
或者
进入软件页面如下，
今日提示：一些 Layout 的小技巧，可以点击下一个查看更多小技巧，或者可以让它下次启动不显示。
接下来选择要排版的纸张大小，单击打开就可以了。
小提示：
若默认的纸张中没有想要的纸张大小，没关系，随便选择一个然后进入文件》文稿设置》纸张》设置纸张大小和页边距。如果存成模版，那么下次打开就可以直接选择自己设置的纸张大小了。
LayOut 界面介绍
2、关于工具栏
以上是各个工具，相信各位尝试过就懂，需要提出的是，工具旁若是有小三角形的说明此工具有未显示的类型工具。不要看只有这几种工具，其实很强大,就看如何运用。
小提示：
线：这里的线是有锚点的线，不仅可以画直线也可以画各种曲线，用法和 PS 的钢笔有些类似。例如下图 13 个图形均为第一根直线复制出来后调整出来的形状。没错，都是同一根直线，但是可以有诸多的变化,这和 Indesign 又有些类似，但是调整起来更加方便灵活。
弧、矩形、圆、多边形：和线一样，变化多端。特别说明一下，
这个可以用来快速画饼图，可以做一些类似建筑功能面积比例等的分析图等，如下图：
下图是矩形、圆、多边形的一些默认绘制的图形。如果再进行编辑，只要想象力丰富，可以做出任何形状。
文本、标签、尺寸标注、删除：不多讲，一用就会。
样式吸管：举个例子，看图：为了让 3 号圆的样式和 2 号圆的样式相同，单击样式吸管，再单击 2 号圆，再单击 3 号圆就 OK 了。

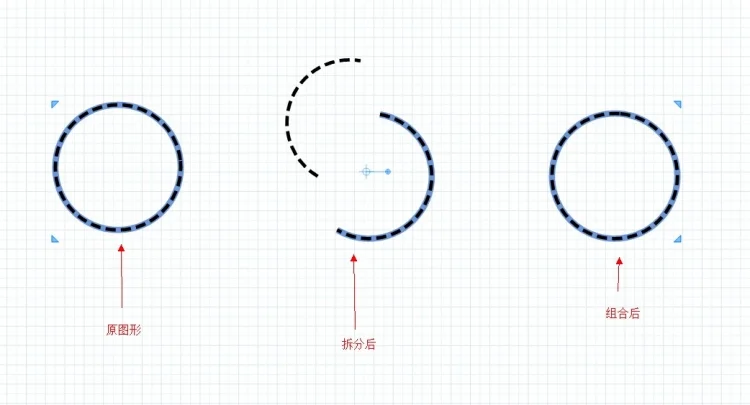

拆分、组合：举例说明，
演示：相当于 PPT 的 F5,演示后会全屏显示，长按左键做标记，单击左右键翻页。
页面工具：新建页面或者翻页。
3、关于工具面板

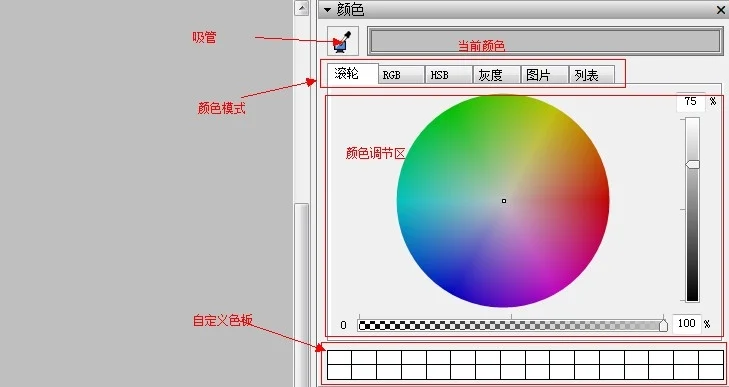

颜色面板：
小提示：
吸管：可以吸取屏幕上的颜色作为当前颜色；
颜色模式：几种不同的颜色选择模式；
颜色调节区：色相、饱和度、透明度等等的选取；
自定义色板：可以选择自己常用的颜色到自定义色板，方便重复使用。从当前颜色拖到此处即可。

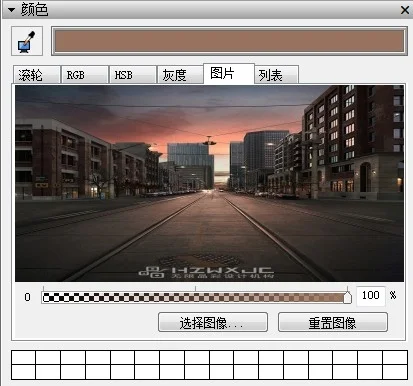

图片颜色模式：
如图，可以选择硬盘上的图片，吸取其中的颜色使用。
形状样式面板：
如下两张图，可以控制形状的各种样式，拖拽形状周围的蓝色点，可以进行多种变形。
SketchUp 模型面板：这个是 Layout 结合 SketchUp 所特有的功能，是 Indesign 等其他排版工具所没有的。
下图是 SketchUp 中的文件（来源于网络模型）。导入 LayOut 的方式有很多，可以在 SketchUp中发送到 LayOut，也可以保存 skp 文件后，直接把文件拖入 LayOut 中。
先来功能介绍，看图：
接下来是重点提示，也是 LayOut 强大之处。
引用更新：首先，从外部导入到 LayOut 中的文件可以分为两种，引用和嵌入。引用，就是文件还是外部的文件，LayOut 只是链接这个文件，只要这个文件有修改，LayOut 中这个文件也可以更新显示。嵌入，就是这个文件已经进入 LayOut，和源文件没有链接关系，源文件改了，LayOut 不会更改。
举个引用的例子：

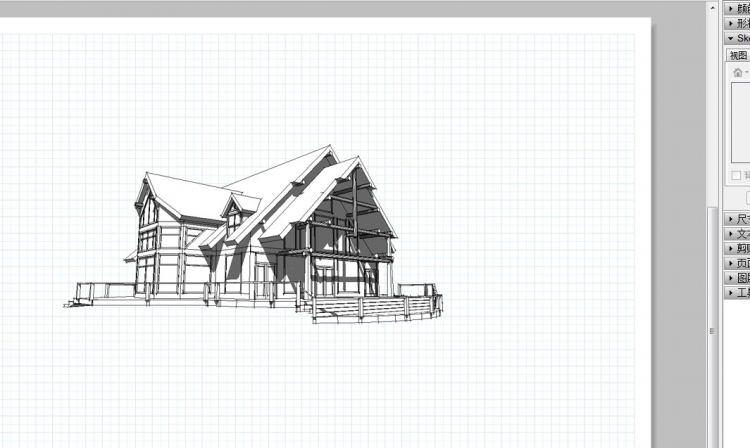

下图是 SketchUp 导入 LayOut 的文件，引用关系。
有时候，方案文本已经做好，但是因为各种原因，要更改设计（以在建筑前加一棵树为例），常规方法我们得从 SketchUp 重新导图，再来一一改文本中引用该图的地方，调整大小位置等很是麻烦。但是用 LayOut 排版就不用如此麻烦啦，如图：更改完设计，Ctrl+S 一下，然后在 LayOut 中更新一下，就 OK 了。
关于如何更新，有以下两种方法。若是 LayOut 中只引用了一次，那么可以在引用的地方单击右键更新引用即可，若是多处引用，可以文件》文稿设置》引用》过期文件》升级即可。引用了这张图的地方都会修改，大大减少了重复劳动。
还有更厉害的，若是在排版的时候觉得这个角度不佳等，可以直接双击它，调整视角！完了在空白处单击退出。这个在做一些三维分析图调整时极其有用（后面具体展开）。
再讲一个重点内容：剪切蒙版
关于蒙版不多讲。我要讲的是剪切蒙版在 LayOut 中的应用。不管是课程设计也好，方案文本也罢，都有效果图等图片需要排版，那么怎么样才可以做出好的版面呢？除 Indesign 等软件，LayOut 同样是很好的选择。这时剪切蒙版就要用到了。
如图，导入三张图片（本人大三实习时做的模型）为例：
有时我们需要稍微调整一下大小和位置关系，首先用矩形（也可以是前面所讲的任何形状）画好排版布局（例子而已，不代表美观），如图：
然后把图片大致放到矩形中，如图选择图片和矩形，单击右键，创建剪切蒙版，调整一下，搞定。
做好剪切蒙版以后，如果对排版不满意，可以再次调整，有用捕捉功能的 LayOut 让你的版面更具设计感。重要的是 LayOut 把方案和文本排版通过链接在一起，改方案不再那么麻烦啦！设计改了，只要把最新的文件（比如图片文件）覆盖掉原来的文件，再在 LayOut 中更新引用就全搞定了。
尺寸样式面板、文字样式面板：
这两个面板比较简单，主要是调整尺寸和文字的样式的，如字体样式、大小等等，不讲了。

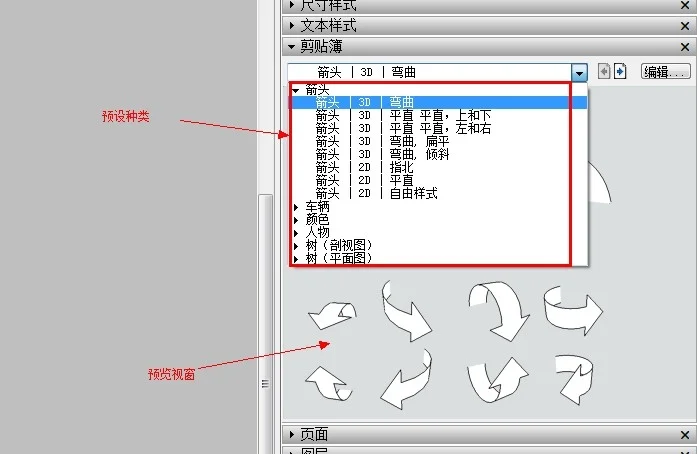

剪贴簿面板：相当于 LayOut 矢量素材库，而且可以分二维三维的，甚至可以随意调整角度大小和自定义,是做分析图的法宝。
界面如下：
这里三维箭头是 SketchUp 做的，正如上面所说，双击进入还可以像 SketchUp 窗口一下操作它，很方便。
比如你可以这样，做一些概念方案给你的老师或主管看方案，
或者做一些直观的分析图。用 Layout 来做，那么在打印前你随时都可以方便的修改，因为随时可以做各种调整，一切就是这么简单！
当然,还可以自己做各种二维三维的剪贴簿素材，保存剪贴簿中以方便下次使用，让自己的分析图丰富多彩。
页面和图层：
页面面板很容易理解，图层面板有两个要点。第一，LayOut 中图层和页面是并列关系，不是图层中有页面，也不是页面中有图层。第二，共享图层，画在这个层上面的东西会在所有页面上显示。通常把文本的图框画在这个层上面，那就不拍改啦，和 Indesign 中的主页概念相类似。下面是例子：
第一页
第二页和第三页
工具向导面板：一些工具的使用介绍，可以加深理解和学习。
就先写到这里了，若有不清楚或者不对的地方，十分感谢各位提出问题，我会同大家一起学习。由于时间不多，又是第一次写类似这种教程，思路不甚清晰，望各位多多包涵。
最后希望以上内容能够为各位在学习工作中提供新的思路和方法，这也是我写此文最大的初衷。
