模型清理：第一部分

我经常大量的使用 SketchUp 模型导出的边线图片来叠加完成建筑渲染图。正因为如此，SketchUp 模型线性的清晰和清楚往往是至关重要的。在导出线条图片之前，这里有一些技巧，我用它来清理这些模型中不必要的线条，以及在需要的地方添加线条。虽然这些技术都是比较基本的，我还是想说明这些步骤，可以帮助说明一些我没有谈到的工作流程。

柔化／平滑（Soften/Smooth）：这是我每天使用的东西。从其他建模程序导入几何体到 SketchUp 的时候特别有用。对于下面的例子，我想要清理一些在犀牛里建模，然后导入 SketchUp 的几何体。你可以看到几何体很复杂，并有很多的三角形的领域。这些线条是混乱的，会分散注意力，不适合使用。

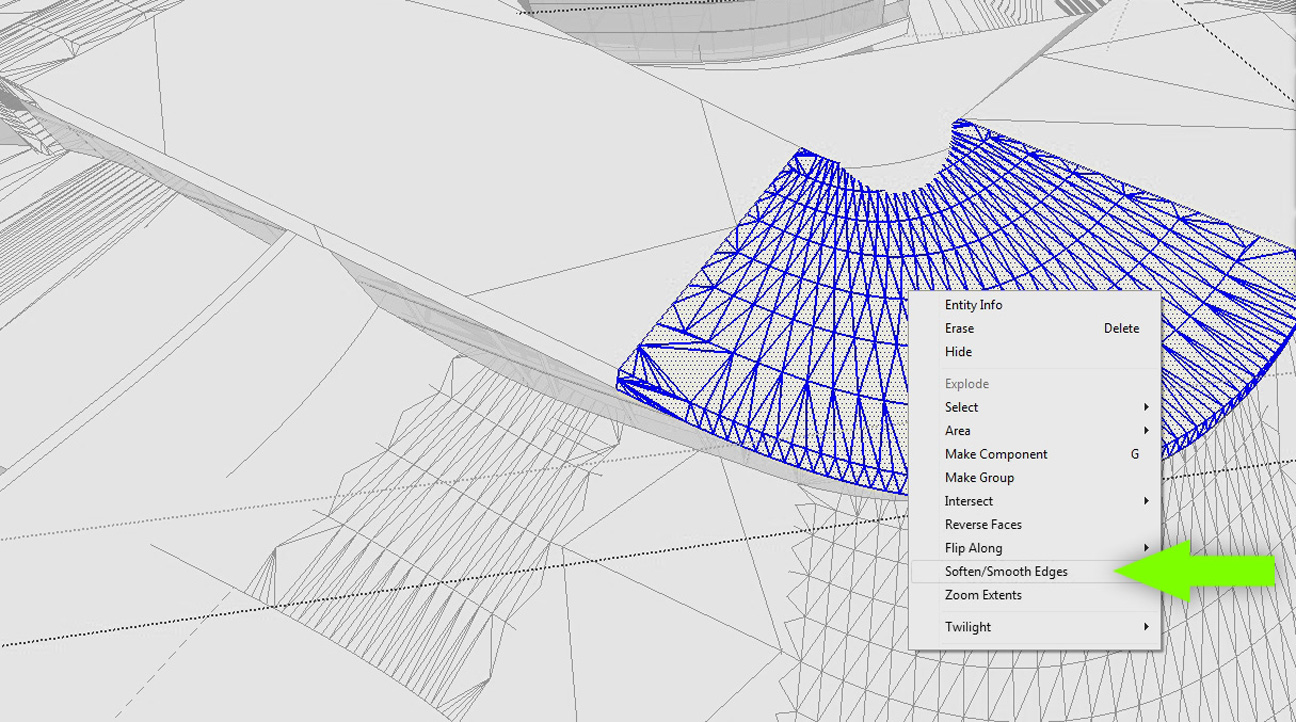

1. 这可以在几分钟之内就被清理。首先，选择需要清理的表面，在选择单击鼠标右键，然后选择“柔化/平滑边缘”（"Soften/Smooth Edges"）。

2. “柔化边缘”对话框会出现。同时检查“平滑法线（Smooth normals）”对话框和“软化共面（Soften Coplanar）”对话框。然后调整“法线之间的角度”（"Angle between normals"）的滑块，直到几何体被清理。

屋顶的形式现在看起来更清晰，没有从其他程序导入的样子。

轮廓线（PROFILES）：有一定的情况下，几何体常常具有弯曲表面，SketchUp 不会在物体的边缘呈现一条线。对于下面的例子中，圆柱几乎不被发现。有一个简单的方法当出现这种情况时，通过打开轮廓线的选项。

1. 开始，选择“视图>边线样式>轮廓线（View> Edge Style> Profiles）”

2. 你会发现轮廓线比其他的线型要细，好在这个可以修改。选择顶端的“窗口>样式（Window>Styles）”，打开样式对话框。在对话框中，先选择“编辑（Edit）”标签，然后选择“边线设置”（"Edges Settings"）项（线框图标）。最后，改变轮廓线数字到“1”像素。这会让轮廓线的宽度和其他的线的一样。

面相交（Intersect Faces）：上述技术解决了柱子一部分的问题，但是，底部边缘仍然缺少边线。这是由于我的 SketchUp 模型的每个部分都由群组组成。这导致了在平面彼此相交的时候，像下图柱子这样的时候边缘缺失。

1. 我用临时的解决方案是“和模型相交（Intersect with Model）”选项。我说这是一个临时的解决办法，是因为我做这个只是为了表象的目的。为了使模型更清洁，更可编辑，我经常不储存任何“相交模式”的变更。

选择缺少线条的几何形状。用鼠标右键单击并选择“相交面>与模型”（"Intersect Faces> With Model"）。

柱子现在被清楚的表现出来。在这种情况下，如果柱子的底部和面正好相交是最简单的。不过，也有很多情况下的几何形状较为复杂，且相交面选项可以节省大量的时间。
